C++语言的开源WebGIS解决方案：PostGIS+Mapserver+OpenLayers
最近在做毕业设计，准备开发一种栅格数据的空间索引，也顺便实现一下从本科毕业开始的宏愿，于是进行了调研，选择了这套解决方案，即利用PostGIS做后台，Mapserver做服务，OpenLayers做交互实现WebGIS的开发。
测试1：利用QGIS+Mapserver+OpenLayers实现栅格数据的可视化
参考文章：CSDN博文
1、利用QGIS添加Raster文件，并生成Mapserver的map文件；
这里需要熟练使用QGIS的Plugins，而高版本的QGIS对PostGIS，Mapserver的支持并不好，因此推荐采用1.8.0版的QGIS进行操作。
此外，QGIS并不原生支持PostGIS的Raster数据，因此这也是强烈推荐低版本QGIS的原因。

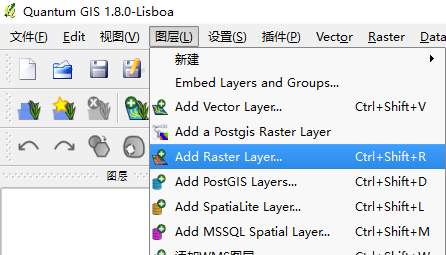

S1、下载，安装，打开QGIS1.8.0【点击打开链接】，添加Raster图层
S2、添加插件MapServer Export
S3、将栅格图层导出为map文件。
2、利用Mapserver发布map文件，并测试；
不建议自己编译Mapserver，采用官方发布的ms4w在线下载就好了。配置过程中顺风顺水，问题不大。
截至到此，参照参考博文中1-6步即可实现。
S1、下载并安装ms4w点击打开链接。
S2、配置map文件。
安装ms4w，将map文件配置到ms4w目录下：ms4w/Apache/htdocs，之后重新ms4w服务，即在cmd中启动apache-restart。
根据cmd中的ERROR提示，修改.map文件中的部分相对路径。例如找不到文件云云。
注意，如需要执行apache-install，请用管理员权限启动命令行。
S3、本地测试map文件。
输入 http://127.0.0.1/cgi-bin/mapserv.exe?MAP=D:/ms4w/ms4w/Apache/htdocs/marsmap.map&LAYERS=ALL&MODE=MAP，对map文件进行测试。

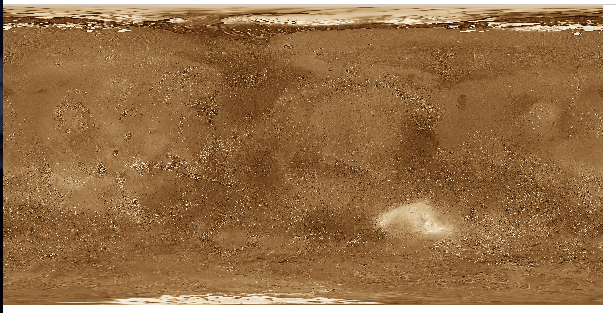

本人的map文件测试结果如下【火星全球影像】
3、利用Mapserver发布WCS服务并测试；
详情参考：MapServer官方帮助
S1、修改.map文件以发布WCS服务，语法和要求见MapServer官方帮助和CSDN博文。
S2、利用命令测试WCS服务，见MapServer官方帮助。
这里列举3种请求代码。
GetCapability测试
http://127.0.0.1/cgi-bin/mapserv.exe?MAP=D:/ms4w/ms4w/Apache/htdocs/marsmap.map&SERVICE=WCS&&VERSION=1.0.0&REQUEST=GetCapabilities
DescribeCoverage测试
http://127.0.0.1/cgi-bin/mapserv.exe?MAP=D:/ms4w/ms4w/Apache/htdocs/marsmap.map&SERVICE=WCS&&&VERSION=1.0.0&REQUEST=DescribeCoverage&COVERAGE=RASTER_GLOBAL
GetCoverage测试
http://127.0.0.1/cgi-bin/mapserv.exe?MAP=D:/ms4w/ms4w/Apache/htdocs/marsmap.map&&SERVICE=WCS&VERSION=1.0.0&REQUEST=GetCoverage&coverage=RASTER_GLOBAL&CRS=EPSG:4326&BBOX=-180,-90,180,90&WIDTH=600&HEIGHT=300&FORMAT=image/png
测试返回一张xml表或图片，正确测试结果可参考MapServer官方帮助中的Example。
当测试结果出错时，可以打开map文件的DEBUG格式输出错误日志进行Debug。
参考官方文档发布WCS问题重重，由于map文件由QGIS生成，需要多次修改，在这里列出碰到的部分问题。
- msSaveImage(): Unable to access file. Failed to create output file (/tmp/wcs_sample14803471043908.png).
修改WEB选项中的PATH，将相对路径变为绝对路径。
- 利用&SERVICE=WCS&&VERSION=1.0.0&REQUEST=GetCapabilities，返回值中无ContentMetadat.
由点击打开链接得出灵感，对map文件进行Debug调试，发现问题出在Projection上，经过修改以后可以查询到ContentMetadata。
4、在OpenLayers中添加Layers。
S1、下载OpenLayers并调用，OL3下载
ol3是个JS，因此直接在同名文件夹下建立文本文件，改名为index.html。
S2、WCS代码中添加如下内容【根据不同需要修改，参考 OL工程部分中文简介 OL3官方API】
<!DOCTYPE html>
<html>
<head>
<title>My Mars MapServer</title>
<link rel=”stylesheet” href=”https://openlayers.org/en/v3.19.1/css/ol.css” type=”text/css”>
<!– The line below is only needed for old environments like Internet Explorer and Android 4.x –>
<script src=”https://cdn.polyfill.io/v2/polyfill.min.js?features=requestAnimationFrame,Element.prototype.classList,URL”></script>
<script src=”https://openlayers.org/en/v3.19.1/build/ol.js”></script>
</head>
<body>
<div id=”map” class=”map”></div>
<script>
var tileSource=new ol.source.TileWMS({
url:’http://127.0.0.1/cgi-bin/mapserv.exe?’,
params:{
‘map’:’D:/ms4w/ms4w/Apache/htdocs/marsmap.map’,
‘SERVICE’:’wcs’,
‘VERSION’:’1.0.0′,
‘REQUEST’:’GetCoverage’,
‘coverage’:’RASTER_GLOBAL’,
‘BBOX’:[‘-180′,’-90′,’180′,’90’],
‘CRS’:’epsg:4326′,
‘FORMAT’:’image/png’
},
serverType:’mapserver’
});
var layers =[
new ol.layer.Tile({
title:’mapserver-geotiff’,
extent: [-180,-90,180,90],
source:tileSource
})];
var map = new ol.Map({
layers:layers,
target: ‘map’,
view: new ol.View({
center:[0,0],
projection:’EPSG:4326′,
zoom: 3 })
});
</script>
</body>
</html>
代码分块讲解：OL3用以显示地图并进行交互的对象为Map，而在Map中包含数个Layers，Layers中主要对象又包含多种，为了达到调用WCS服务的目的，我们创建Tile对象，Tile对象从TileWMS数据源中通过’GetCoverage’请求调用瓦片，从而达到在OL3中加载WCS瓦片的目的。
其基本html结构显而易见，JS部分代码分块讲解如下：
1、TileWMS
var tileSource=new ol.source.TileWMS({
url:’http://127.0.0.1/cgi-bin/mapserv.exe?’,
params:{
‘map’:’D:/ms4w/ms4w/Apache/htdocs/marsmap.map’,
‘SERVICE’:’wcs’,
‘VERSION’:’1.0.0′,
‘REQUEST’:’GetCoverage’,
‘coverage’:’RASTER_GLOBAL’,
‘BBOX’:[‘-180′,’-90′,’180′,’90’],
‘CRS’:’epsg:4326′,
‘FORMAT’:’image/png’
},
serverType:’mapserver’
});
利用ol.source.TileWMS发送getcoverage请求以调用瓦片，其余参数为mapserver调用WCS必备参数，主要包含wcs服务版本，服务器类型，坐标系，范围等。可以参考OL3官方API。
2、创建一个包含Tile的Layers。
var layers =[
new ol.layer.Tile({
title:’mapserver-geotiff’,
extent: [-180,-90,180,90],
source:tileSource
})];
创建一个Layers，Layers中包含一个Layer，此Layer中引用了上面ol.Source.TileWMS，并制订了名称和范围。
3、创建一个包含view的map。
var map = new ol.Map({
layers:layers,
target: ‘map’,
view: new ol.View({
center:[0,0],
projection:’EPSG:4326′,
zoom: 3 })
});
创建一个Map，Map中包含一个View并引用了上文的layers，指定了对象map，View中还定义了坐标系和范围。
最终结果如图所示，笔者通过ol和Mapserver加载火星全球栅格数据，测试成功。
改进1：在MapServer中添加栅格数据缓存服务
经过测试1中的步骤，我们初步实现了栅格数据的加载，但我们发现，对于一次访问，数据的加载可以说是慢之又慢，硬盘却在喀喀喀的转，查看了map文件中设置的tmp文件夹，发现文件夹空空如也。因此推测，MapServer中的WCS数据并没有缓存。
为了做到让自己的WebGIS像度娘地图一样如丝袜版流畅顺滑，准备在MapServer中添加栅格数据缓存服务。
通过MapServer使用笔记我们发现，还真有这种东西。看了介绍，楼楼决定使用TileCache进行缓存的尝试【因为另一个是基于Java的，看到第一步需要在Tomcat中解压我就跪了】。
Apache和IIS都是服务器的一种服务，利用Apache调用TileCache需要在Apache中增加modpython插件，并调用TileCache。因为modpython并没有针对Apache2.4.0的release包，进行编译代价过大，因此采用IIS服务发布TileCache。
S1、配置TileCache配置可以参考点击打开链接，楼主系统是Win10，IIS服务组件没有安装，因此还百度了一下如何开启IIS。
配置过IIS以后，进行测试：
http://localhost/tilecache-2.11/tilecache.py?LAYERS=RASTER_GLOBAL&SERVICE=WMS&VERSION=1.0.0&REQUEST=GetCoverage&SRS=EPSG:4326&BBOX=-180,-90,0,90&WIDTH=256&HEIGHT=256
发现问题：
- An
error occurred: No section: ‘cache’
采用点击打开链接，在.py文件中的选取内用[]扩选，问题解决。
-
An error occurred: coercing to Unicode: need string or buffer, list found
利用PyCharm对tilecache.py进行调试，发现依旧是由于文件名错误导致。
S2、配置好TileCache后，利用Openlayers调用Tilecache源，进行栅格数据缓存。
