【ArcGIS|空间分析】第七届全国大学生GIS技能大赛——下午
目录
参考:https://mp.weixin.qq.com/s/MhZEPXNux44DqtWjV7xFuA
背景
生态环境敏感性是指生态系统对区域内自然和人类活动干扰的敏感程度,它反映区域生态系统在遇到干扰时,发生生态环境问题的难易程度和可能性的大小,并用来表征外界干扰可能造成的后果。即在同样干扰强度或外力作用下,各类生态系统出现区域生态环境问题可能性的大小,研究生态敏感性对保护生态系统及其重要。按照下列要求,进行生态敏感性评价。
要求
地形、植被、水体方面的生态因子及其对该地区的敏感性等级见表,请根据表中各因子权重值,加权计算植被覆盖区域的生态敏感性信息,生成该地区的生态敏感性等级分布专题图。
准备工作
1、解压数据DEM并查看DEM

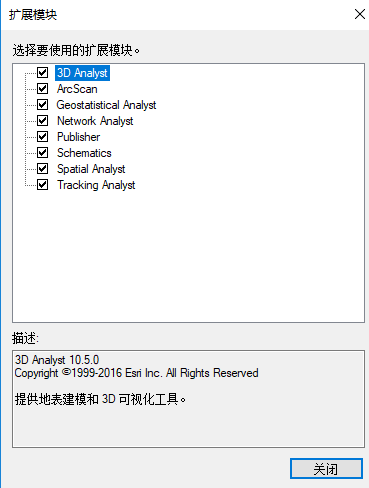

2、选择空间分析所需要的扩展模块

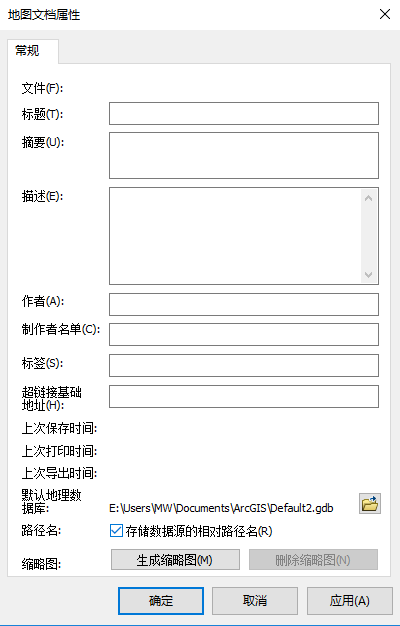

3、设置地图文档存储路径为相对路径并保存地图文档

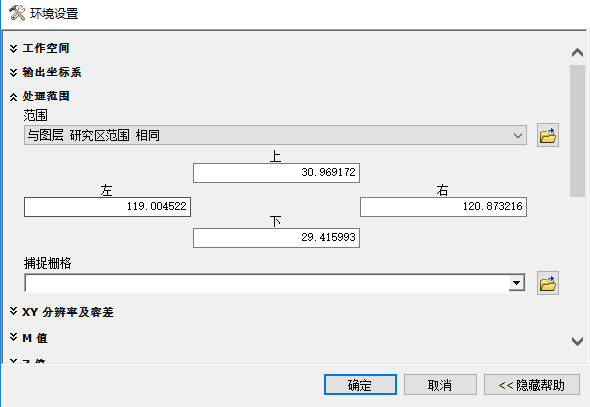

4、设置地理处理环境的处理范围为“研究区范围”
5、查看各数据的地理参考属性信息

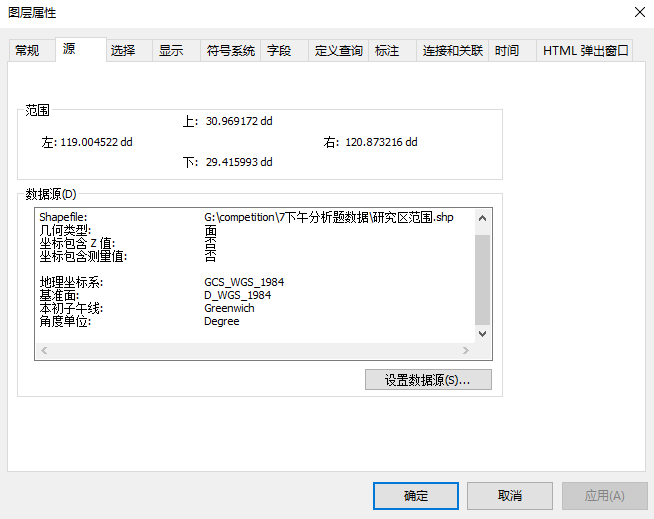

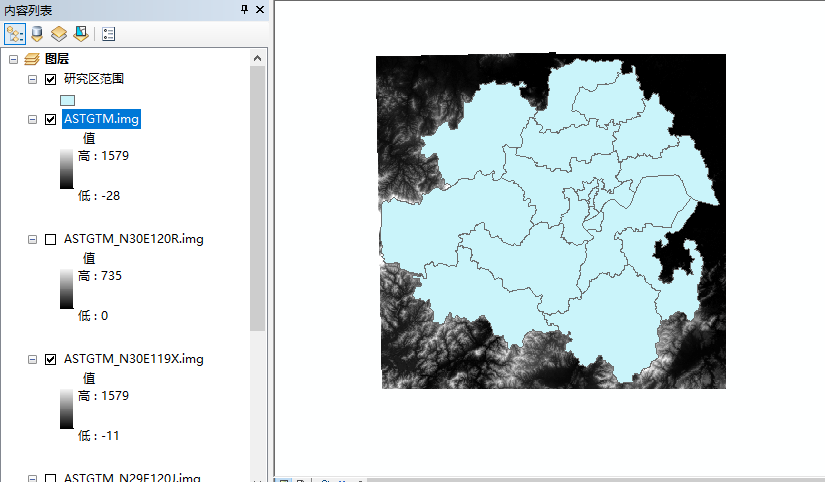

研究区范围
DEM数据
步骤
数据准备
1、镶嵌DEM数据为新栅格

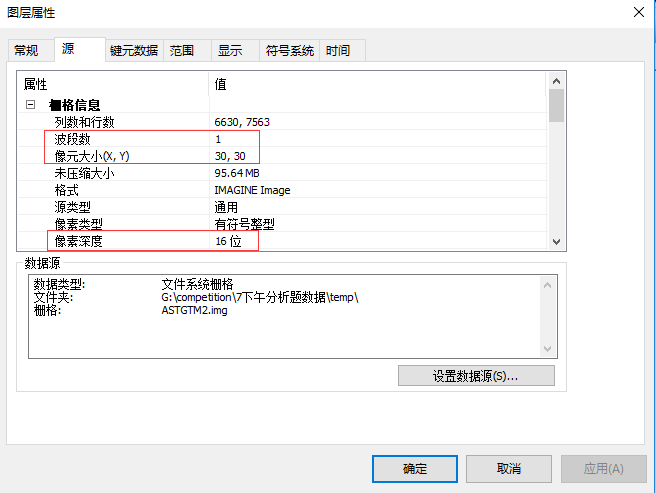

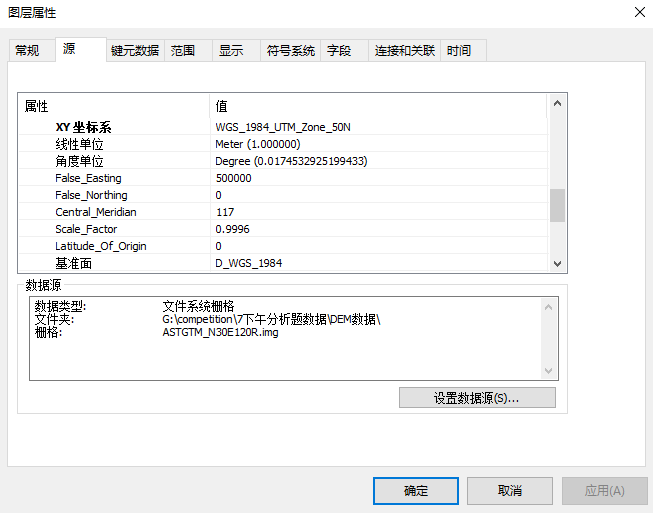

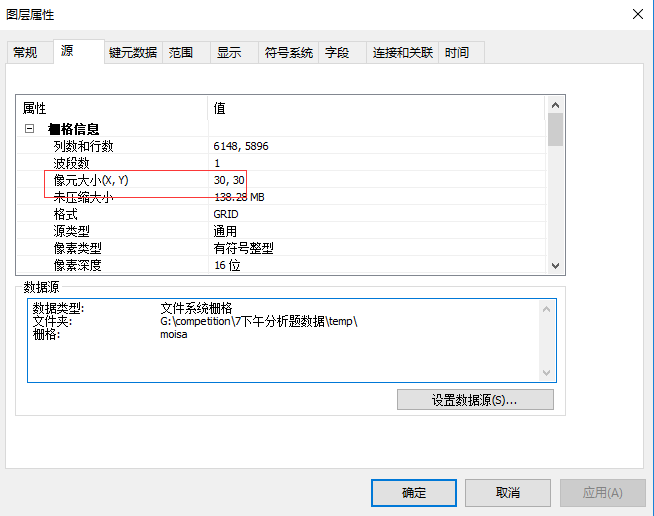

查看DEM数据属性信息

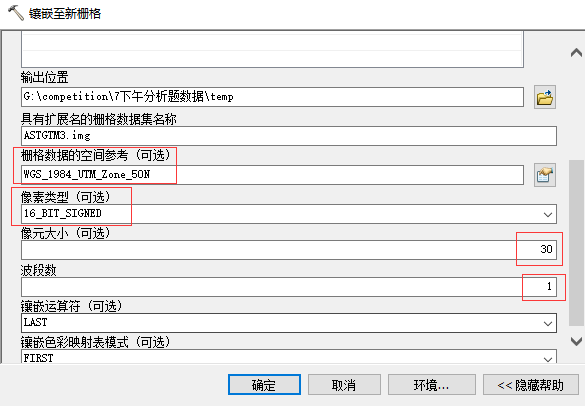

设置镶嵌新栅格属性,导入DEM空间参考,像素类型选择16_BIT_SIGNED,像元大小为30,波段数为1

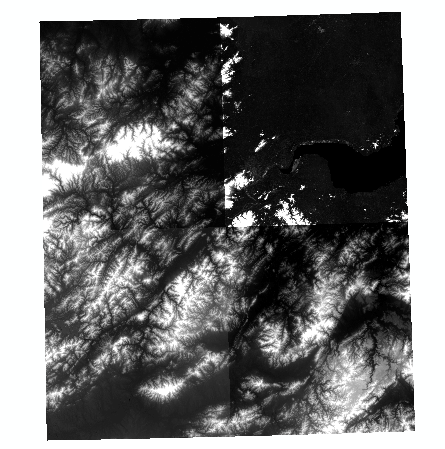

镶嵌结果

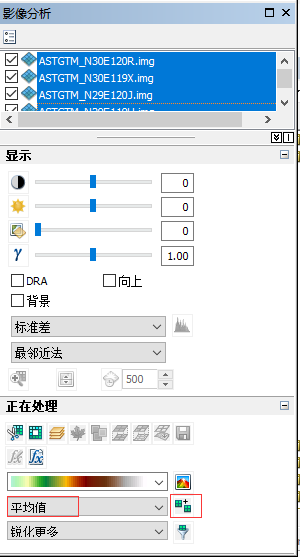

影像分析窗口
2、提取研究区范围新镶嵌栅格数据

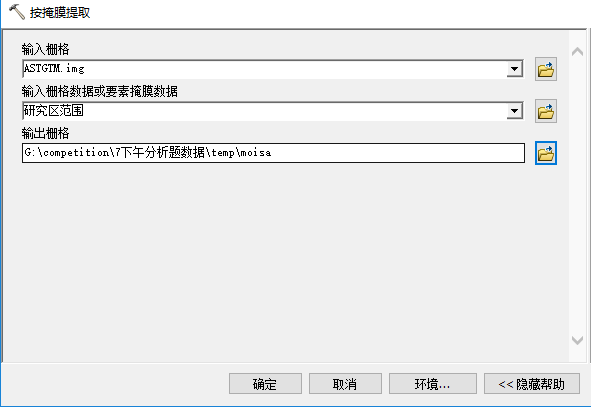

按掩膜提取 工具,设置环境像元大小与原栅格相同

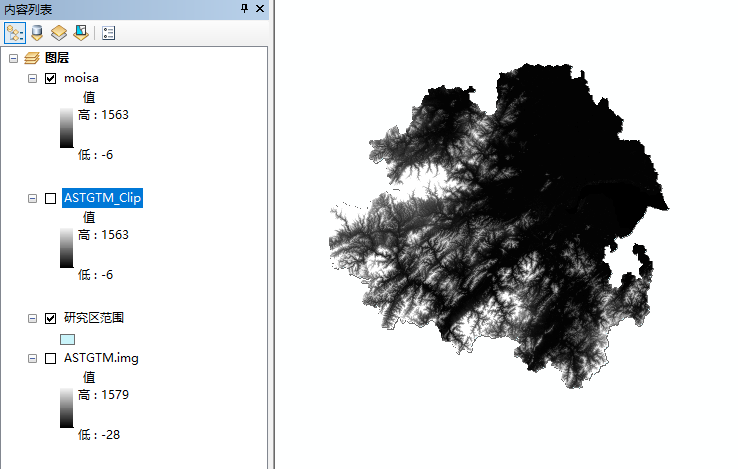

掩膜结果
掩膜结果属性信息

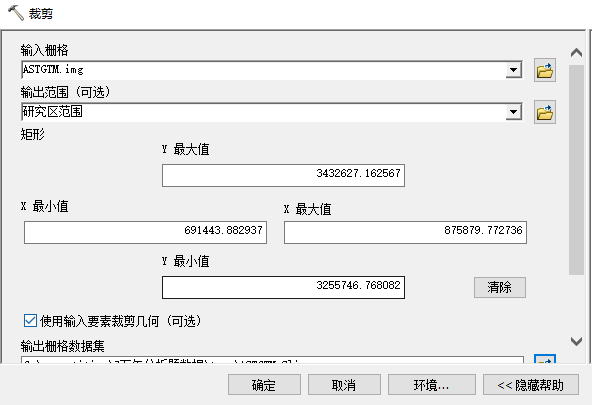

裁剪研究区范围
裁剪环境设置像元大小与新镶嵌栅格一样

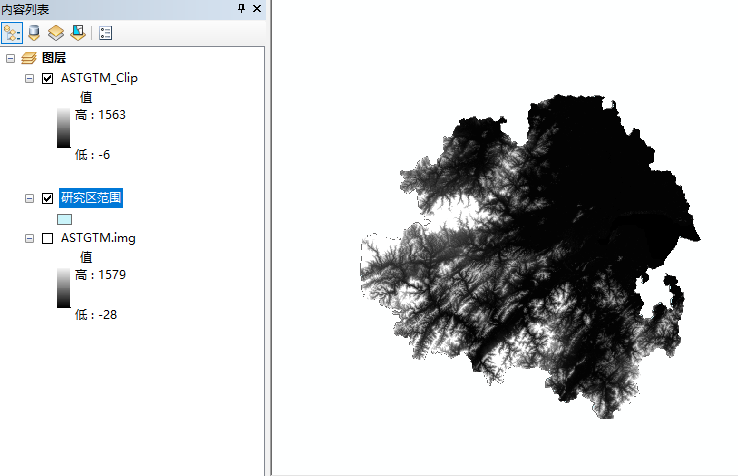

裁剪结果

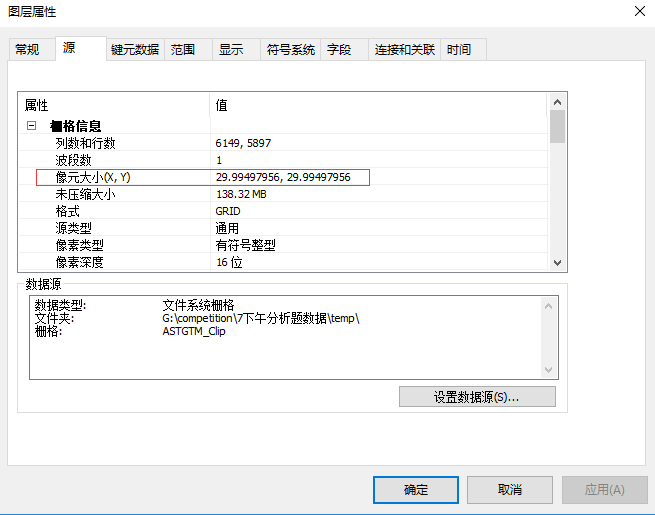

查看裁剪结果像元大小会与原栅格数据有差异
因子分析
高程

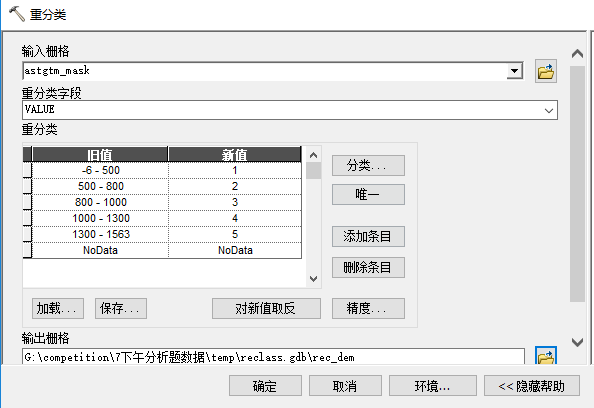

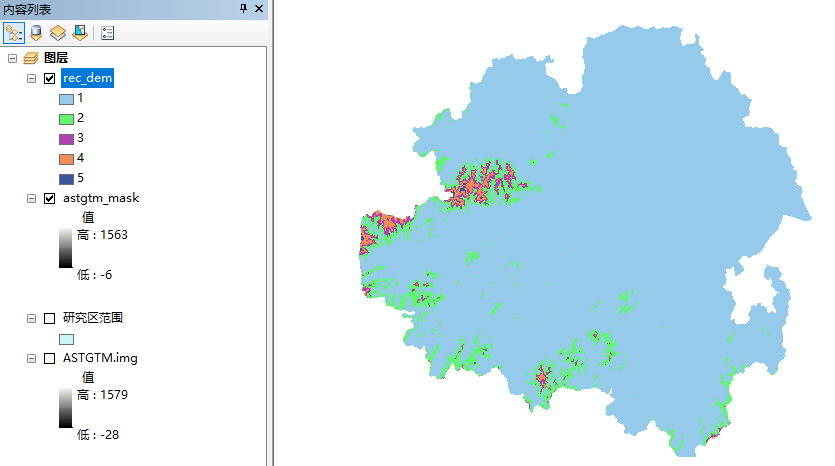

重分类DEM数据得到高程分级数据
坡度

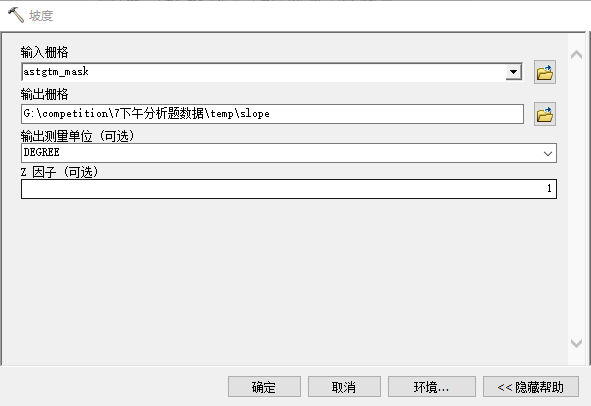

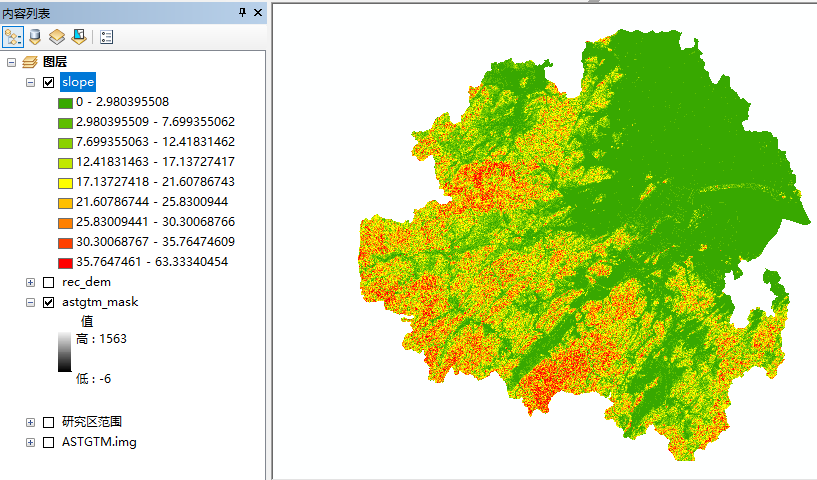

1、计算坡度

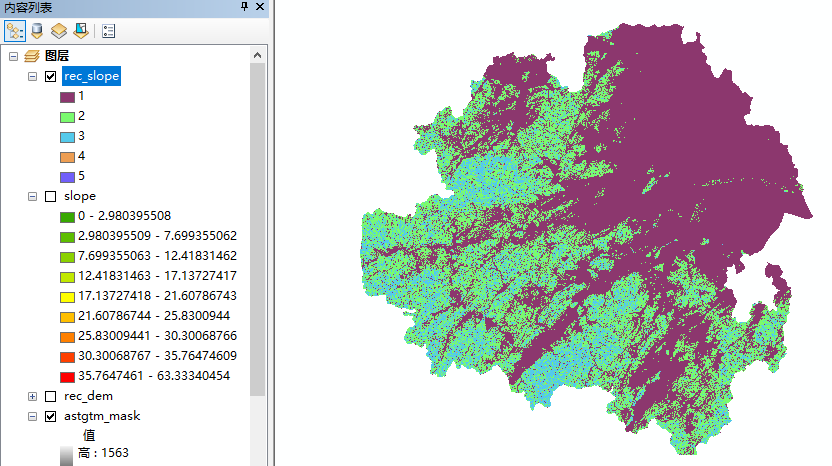

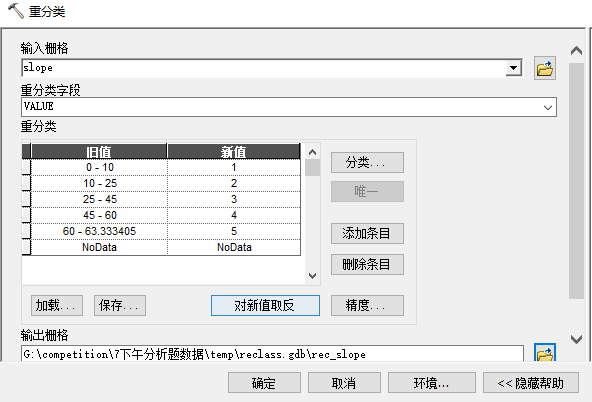

2、重分类坡度
坡向

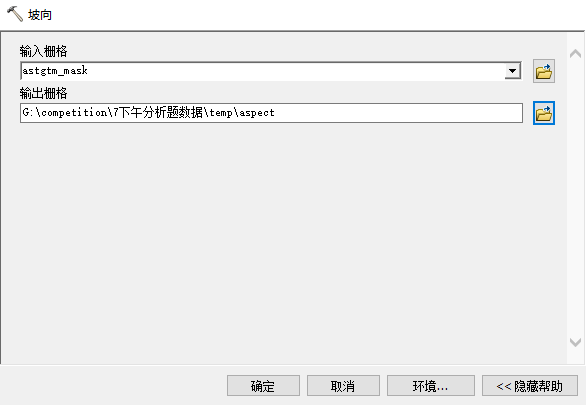

1、计算坡向

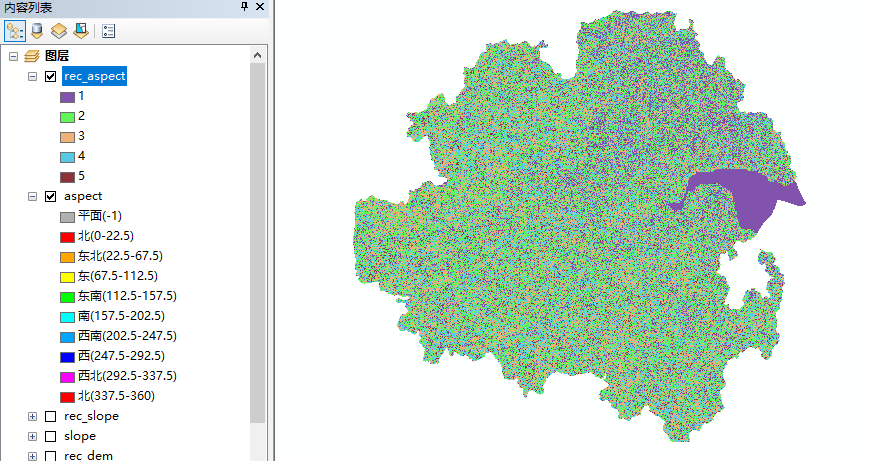

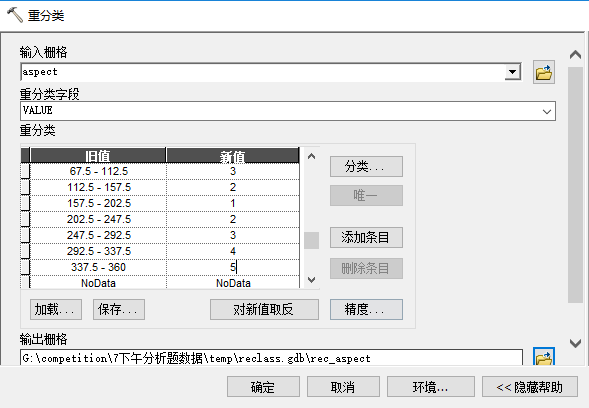

2、重分类坡向
NDVI
方法一:波段合成后使用影像分析窗口中的NDVI功能(推荐)

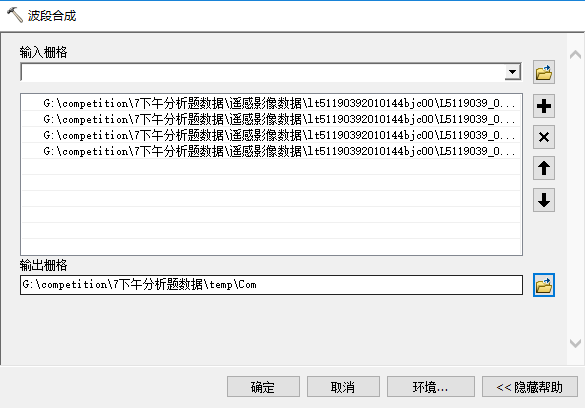

1、合成波段
2、影像窗口分析计算ndvi

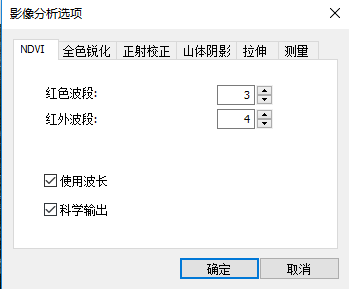

选中选项打开NDVI窗口设置波段和科学输出,点击NDVI按钮
3、裁剪研究区范围
选中研究区所有区域,点击裁剪,导出数据(计算NDVI和裁剪顺序可交换)

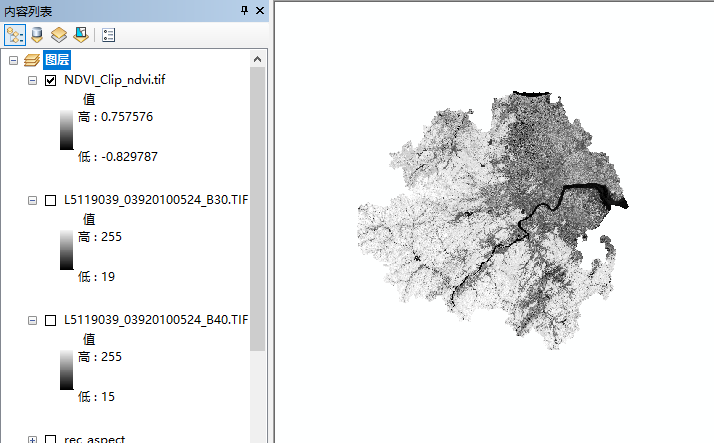

4、最终结果

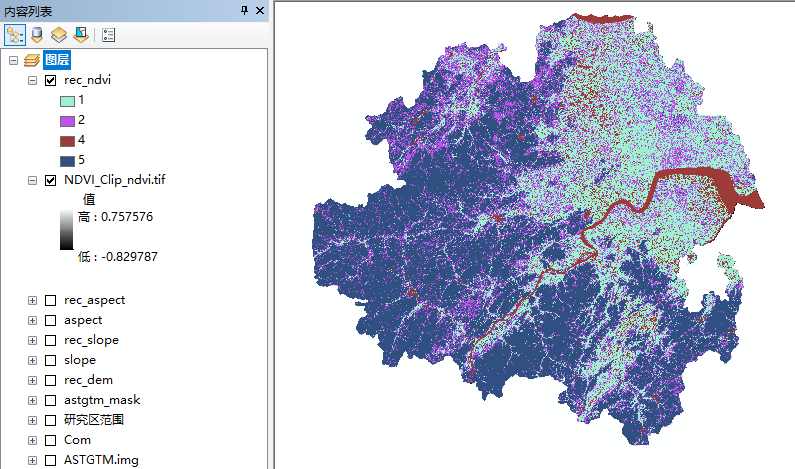

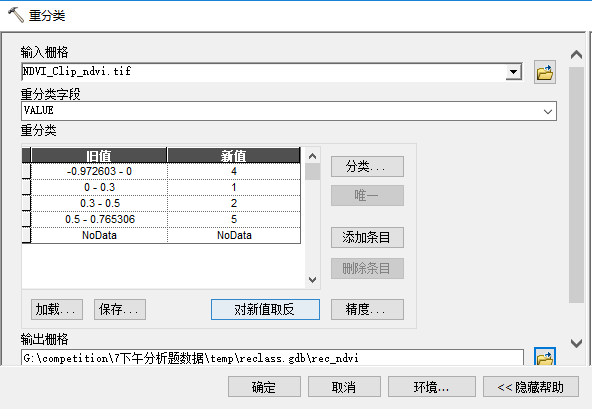

5、重分类NDVI

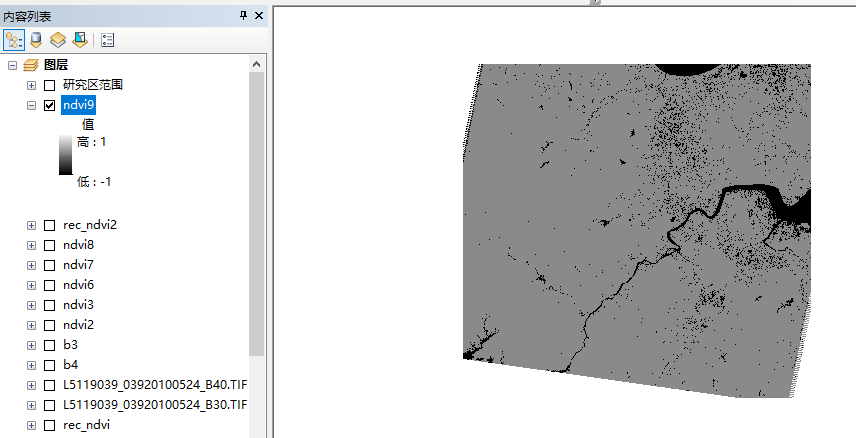

方法二:使用栅格计算器计算

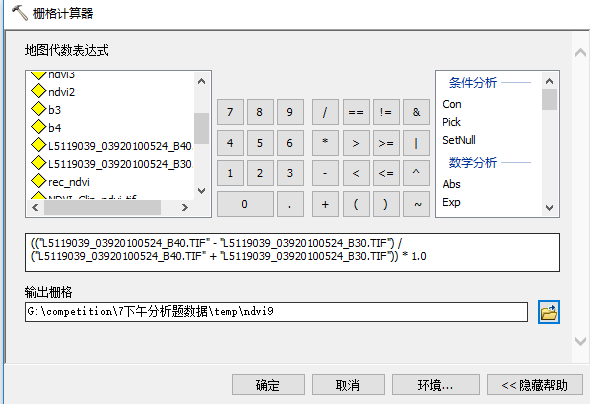

1、利用栅格计算器计算NDVI,需乘1.0转为浮点型结果
2、重分类NDVI(容易出错)
3、裁剪研究区范围
水系

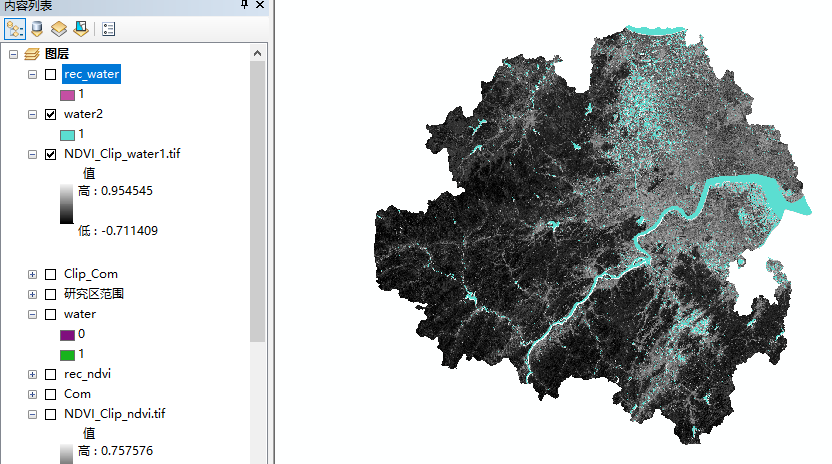

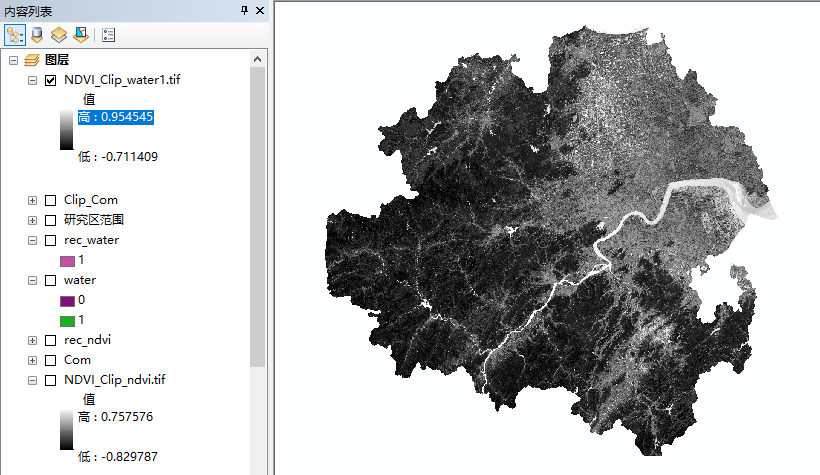

1、提取水域(可以使用NDWI指数、监督分类或水文分析等方法)

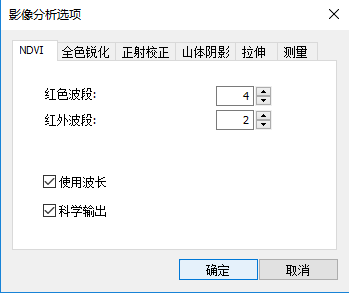

NDWI =(p(Green)-p(NIR))/(p(Green)+p(NIR))(Green:2; NIR:4)
NDWI>0为水体

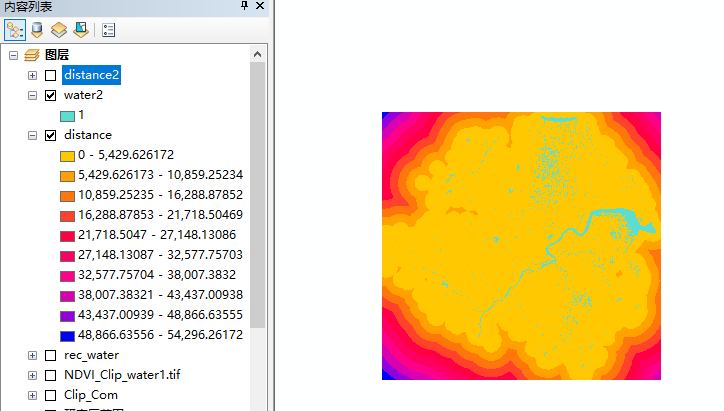

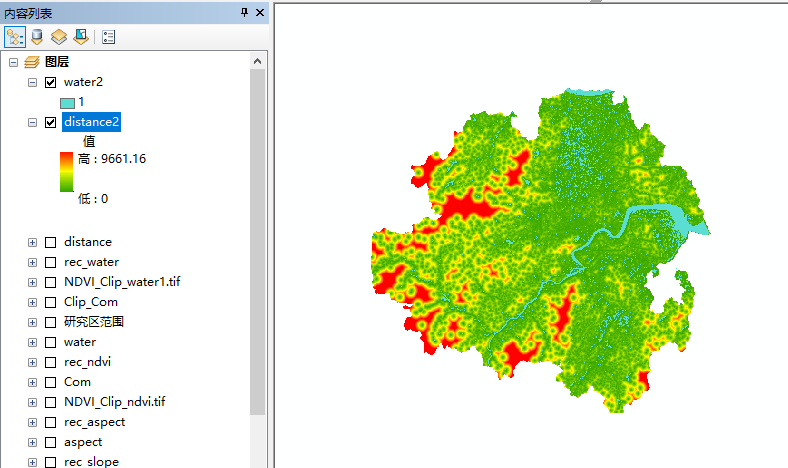

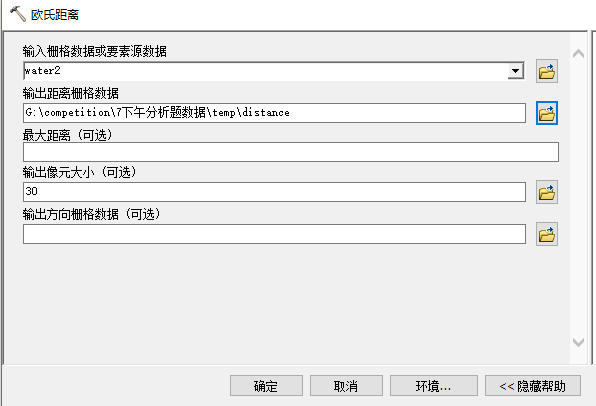

2、计算距离水域的距离

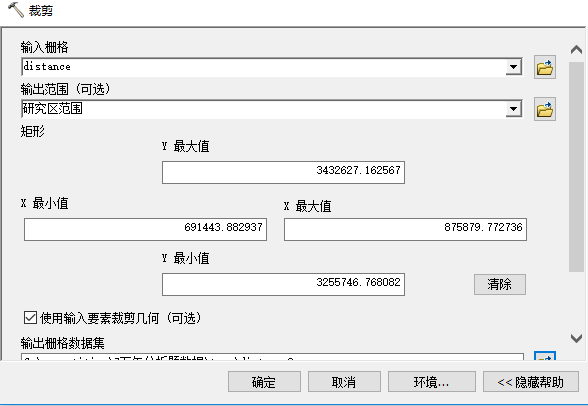

3、裁剪欧氏距离结果

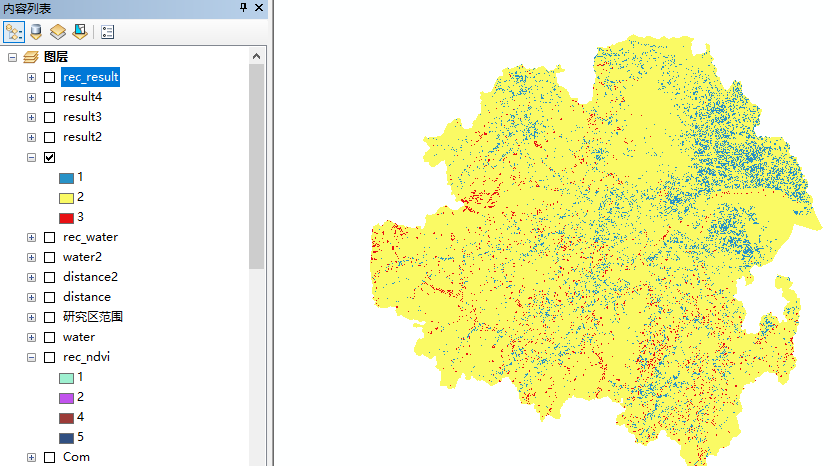

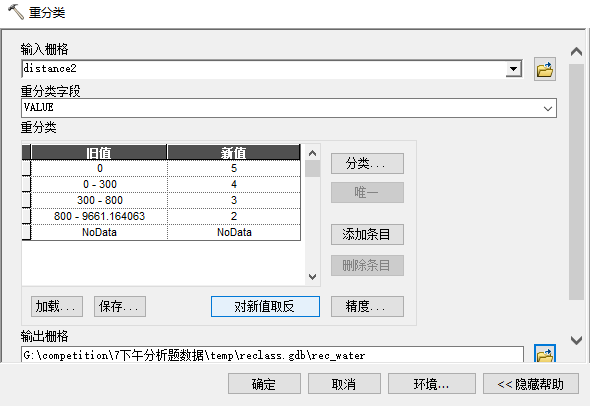

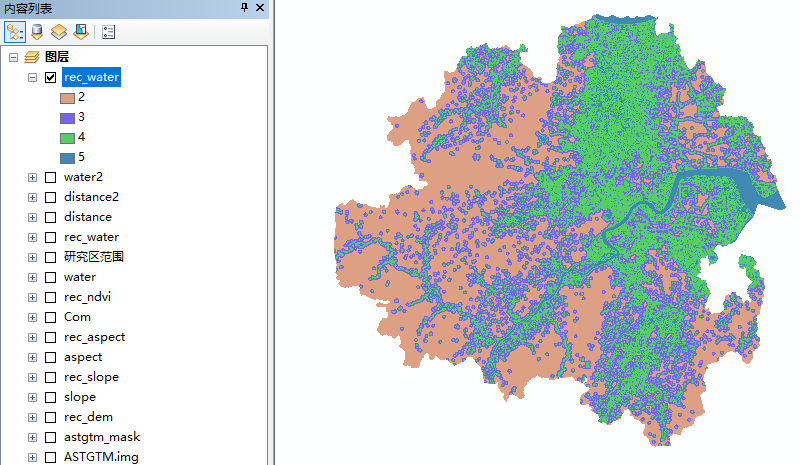

3、重分类距离水域的距离

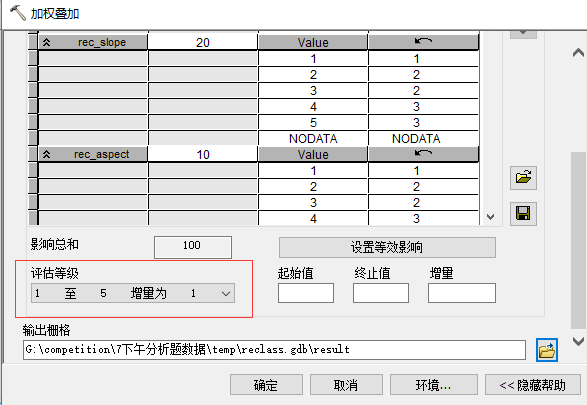

加权叠加
分五个等级

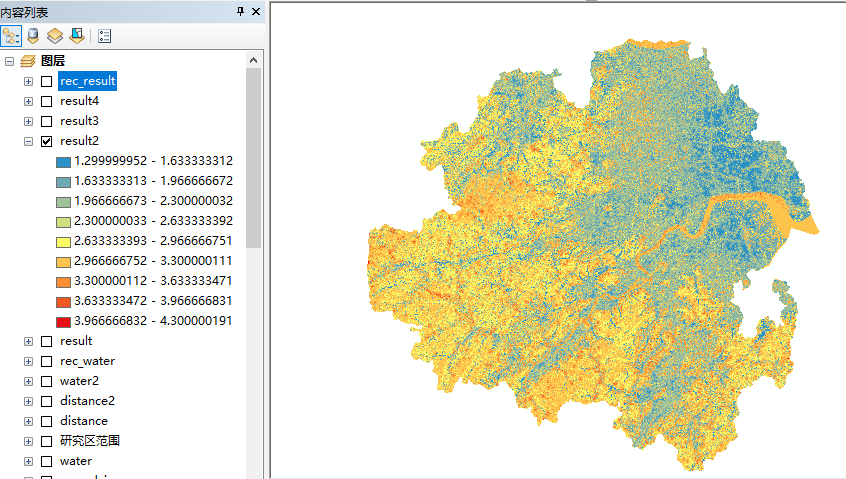

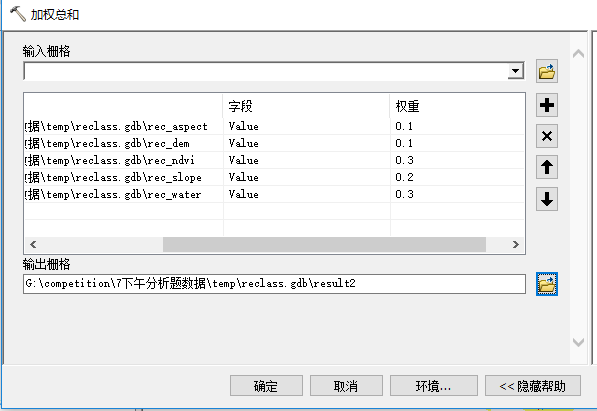

加权总和

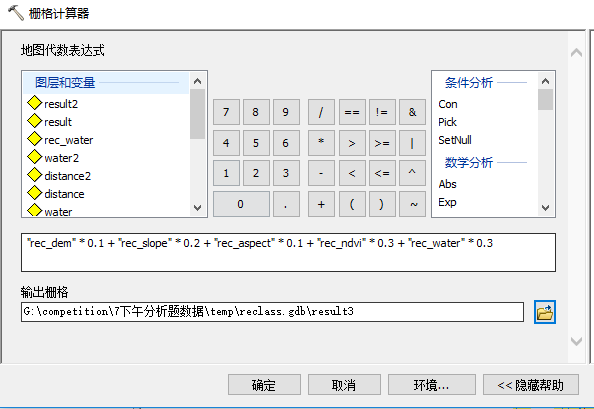

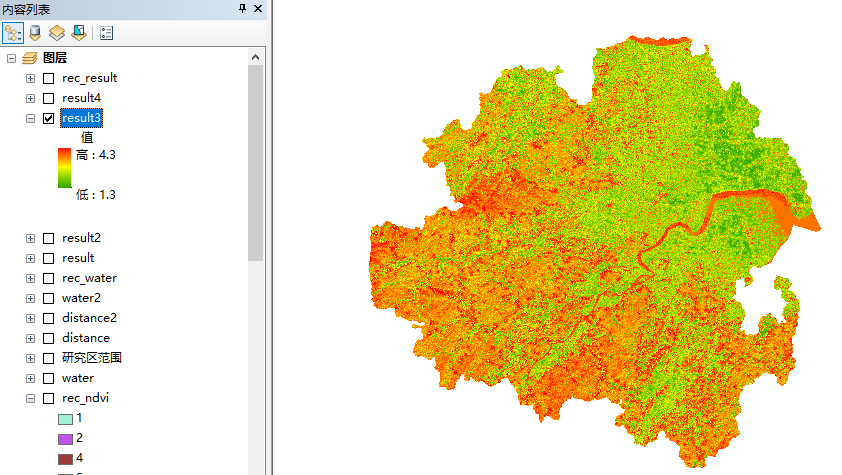

栅格计算器
专题图制作
对生态敏感性结果进行制图,分为5个等级(敏感性1-5),地图添加文字信息标注每个行政区名称,添加必要的地图元素并排版出图(将结果保存为jpg格式)。
1、对加权总和结果进行重分类,分为分为五个等级
2、在布局中,添加标题、指北针、比例尺和图例。
如有不足之处请多指教。
比赛失误:
1、没有设置处理范围,直接就以DEM范围进行后面的分析,导致叠加总和的时候出错。
2、求NDVI指数是利用栅格计算器得到的,在重分类的时候不能直接分四类。不会用影像分析窗口求NDVI指数。
3、提取水域没有想到NDWI指数,用水文分析的方法提取河流用了很长时间。
4、利用水域求欧氏距离重分类时,不知道0值即为水域。
