arcgis api for js共享干货系列之二自定义Navigation控件样式风格


自定义Navigation控件样式风格

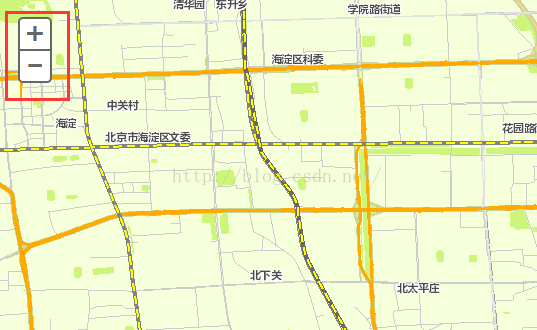

arcgis api for js默认的Navigation控件样式风格如下图:

这样的风格不能说不好,各有各的爱好,审美观,这里也不是重点,这里的重点是如何自定义一套自己喜欢的样式风格呢;自己自定义一个NavigationControl控件类,最终实现的效果如下图:

思路如下:其实就是在网上参照天地图或者谷歌地图的Navigation风格样式,下载它们的图片模版,然后自己创建div来实现图片的缩放平移、全图、左右上下平移等等地图导航功能;

Navigation图片目录如下:

调用函数:

//显示地图导航条
showSlider: function (fullExtent, config) {
    config.targetId = this.mapDivId;
    var toolBar = new DCIMapNavigationToolbar(config);
    var _map = this.esriMap;
    /* 地图上移 */
    toolBar.onMoveUp = function () { _map.panUp(); };
    /* 地图下移 */
    toolBar.onMoveDown = function () { _map.panDown(); };
    /* 地图左移 */
    toolBar.onMoveLeft = function () { _map.panLeft(); };
    /* 地图右移 */
    toolBar.onMoveRight = function () { _map.panRight(); };
    /* 地图全图 */
    toolBar.onFullMap = function () { _map.setExtent(fullExtent); };
    /* 地图放大 */
    toolBar.onZoomIn = function () { _map.setLevel(toolBar.getValue()); };
    /* 地图缩小 */
    toolBar.onZoomOut = function () { _map.setLevel(toolBar.getValue()); };
    /* 滑动条滑动结束 */
    toolBar.onSliderEnd = function () { _map.setLevel(toolBar.getValue()); };
    /* 地图级别标记-街道 */
    toolBar.onMark_Street = function () { _map.setLevel(config.marksShow.streetLevel); };
    /* 地图级别标记-城市 */
    toolBar.onMark_City = function () { _map.setLevel(config.marksShow.cityLevel); };
    /* 地图级别标记-省级 */
    toolBar.onMark_Province = function () { _map.setLevel(config.marksShow.provinceLevel); };
    /* 地图级别标记-国家 */
    toolBar.onMark_Country = function () { _map.setLevel(config.marksShow.countryLevel); };
    toolBar.create();
    dojo.connect(_map, "onZoomEnd", zoomEnd);
    function zoomEnd(extent, zoomFactor, anchor, level) {
        toolBar.setValue(level);
    }
    return toolBar;
},

参数 fullExtent, config分别代表地图的全图范围以及地图配置参数,DCIMapNavigationToolbar是自定义的Navigation控件类

config具体值:

/* --------------------------------地图初始信息配置-------------------------------- */
function DCIMapConfig() { }
DCIMapConfig.mapInitParams = {
    fullExtent: {//全图范围
        xmin: 370108.658079872,
        ymin: 2500959.4242701,
        xmax: 461986.148263811,
        ymax: 2550949.3398943
    },
    extent: {//初始化范围
        xmin: 395735.547992658,
        ymin: 2507003.85390929,
        xmax: 439075.764838622,
        ymax: 2548492.68036878
    },
    spatialReference: {
        wkid: 2435
    },
    lods: [
        { "level": 0, "resolution": 76.4371798535264, "scale": 288895.85 },
        { "level": 1, "resolution": 38.2185912496825, "scale": 144447.93 },
        { "level": 2, "resolution": 19.1092943019219, "scale": 72223.96 },
        { "level": 3, "resolution": 9.55464715096097, "scale": 36111.98 },
        { "level": 4, "resolution": 4.77732357548048, "scale": 18055.99 },
        { "level": 5, "resolution": 2.38866311065955, "scale": 9028 }
    ]
}

/*导航条配置参数*/
DCIMapConfig.sliderConfig = {
    targetId: "mapDiv",
    minValue: 0,     //1
    maxValue: 5,    //20
    startValue: 0,  //12
    toolbarCss: ["toolBar", "toolBar_button", "toolBar_slider", "toolBar_mark"],
    marksShow: {
        countryLevel: null,
        provinceLevel: null,
        cityLevel: null,
        streetLevel: null
    }
};

/*地图调用,type为地图类型,0为wmts,1为mapserver切片*/
DCIMapConfig.eagle =  { Url: "http://localhost/TileService/SDMap", labelUrl: "", type: 0 };
DCIMapConfig.vecMap = { Url: "http://localhost/TileService/SDMap", labelUrl: "", type: 0 };
DCIMapConfig.imgMap = { Url: "http://172.26.99.180:6080/arcgis/rest/services/XZQJ/MapServer", LabelUrl: "", type: 1 };
DCIMapConfig.terMap = { Url: "http://172.26.99.161/TileService/Raster2008", LabelUrl: "http://172.26.99.161/TileService/ZTMapRasterLable", type: 0};
