arcgis api for js热力图优化篇-不依赖地图服务


热力图优化篇-不依赖地图服务

前面我写过一篇文章,介绍如何实现arcgis api的热力图效果,但是依赖arcgis server发布的地图服务来获取热力图的数据源。实际应用中,很多业务数据来源数据库,并不一定是从地图服务来获取的。所以,本篇文章从两个不同的角度来优化一下热力图,谈谈不一样的实现热力图思路

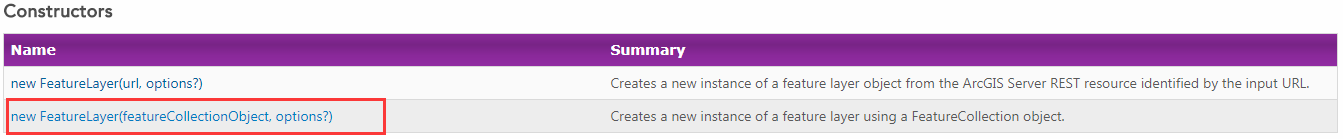

1.arcgis api的FeatureLayer构造数据源不同之处来实现热力图:



构造FeatureLayer的数据源是通过自己模拟数据或者从数据库读取数据

首先,构造FeatureSet:

var featureSet = new esri.tasks.FeatureSet(dz);
            var layerDefinition = {
                    "geometryType": "esriGeometryPoint",
                    "fields": [
                               {
                                "name": "勘探深度",
                                "type": "esriFieldTypeDouble",
                                "alias": "勘探深度"
                               },
                               {
                                "name": "孔口高程",
                                "type": "esriFieldTypeDouble",
                                "alias": "孔口高程"
                               },
                               {
                                "name": "X",
                                "type": "esriFieldTypeDouble",
                                "alias": "X"
                               },
                               {
                                "name": "Y",
                                "type": "esriFieldTypeDouble",
                                "alias": "Y"
                               },
                               {
                                "name": "水位高程",
                                "type": "esriFieldTypeDouble",
                                "alias": "水位高程"
                               }
                              ]
             }
var featureCollection = {
                layerDefinition: layerDefinition,
                featureSet: featureSet
};

实现效果如下:

2.开源heatmap.js结合arcgis api for js实现热力图:

自定义HeatmapLayer类,继承DynamicMapServiceLayer,然后结合heatmap.js一起

        /**
         * 创建热力图
         * 依赖开源js库heatmap.js
        */
        createHeatMapByJS:function(map,featureSet){
            // create heat layer
            var heatLayer = BX.heatmap.heatLayer2 = new heatmap.HeatmapLayer({
                "useLocalMaximum": false,
                config: {
                    "radius": 40,
                    "valueField": "水位高程",
                    "gradient": {
                        0.45: "rgb(000,000,255)",
                        0.55: "rgb(000,255,255)",
                        0.65: "rgb(000,255,000)",
                        0.95: "rgb(255,255,000)",
                        1.00: "rgb(255,000,000)"
                    }
                },
                "map": map,
                "opacity": 0.85
            }, "heatLayerDIV");
            // set heatmap data
            heatLayer.setData(featureSet.features);
            // add heat layer to map
            map.addLayer(heatLayer);
            //heatLayer.show();

        }

最终实现热力图效果如下:
