arcgis api for js入门开发系列十叠加SHP图层


叠加SHP图层

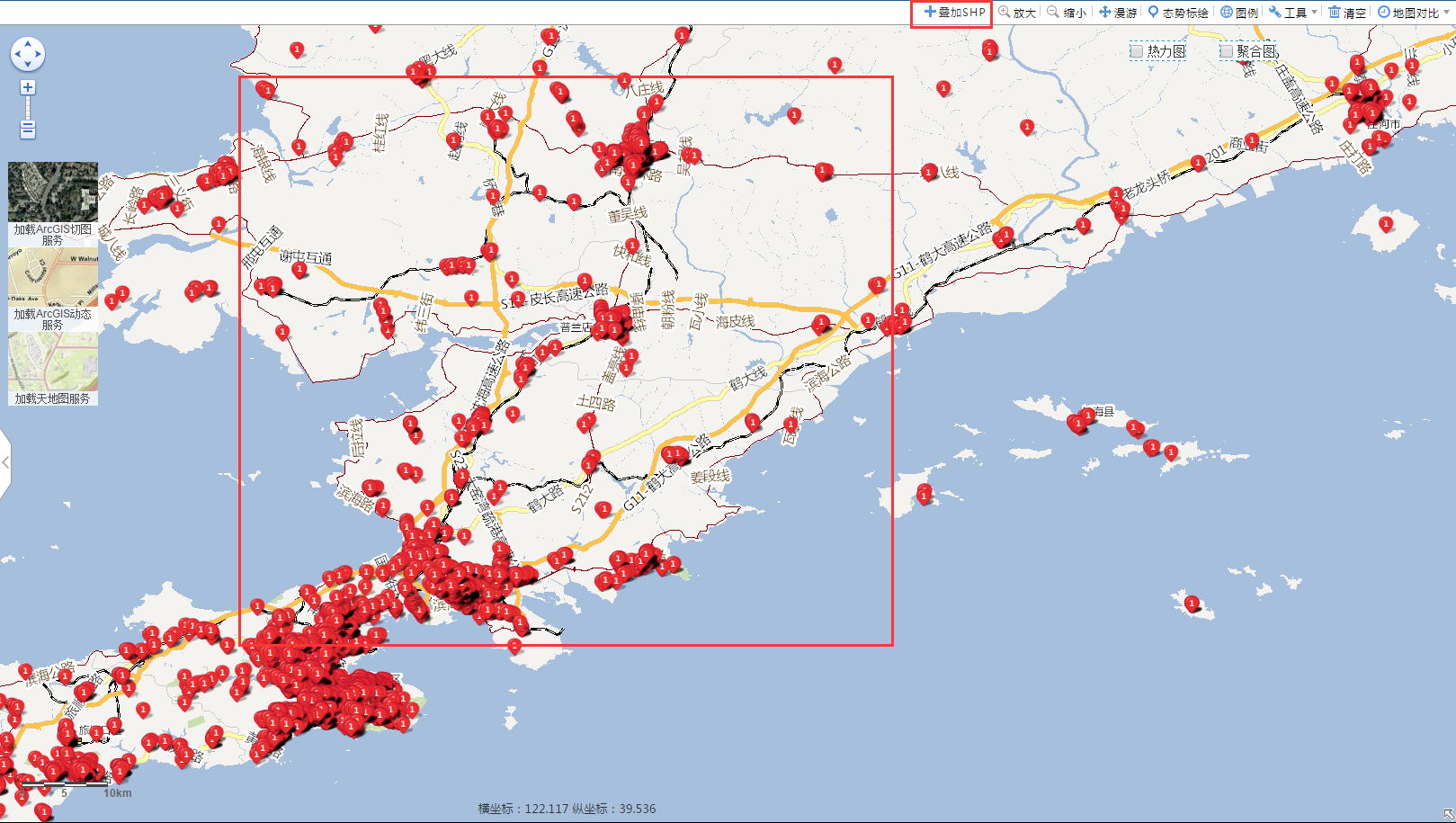

上一篇实现了demo的热力图,本篇新增叠加SHP图层,截图如下:



叠加SHP图层效果实现的思路如下:利用封装的js文件,直接读取shp图层,然后转换geojson,最后通过arcgis api来解析转换graphic绘制叠加在地图展示

1.map.html页面引用叠加SHP需要的js文件

<!--叠加shp图层需要的js文件-->
<script src="stream.js"></script>
<script src="shapefile.js"></script>
<script src="dbf.js"></script>

2.以餐饮点图层来作为测试数据源,在叠加SHP菜单响应事件直接调用Shapefile构造函数:

//叠加SHP图层
$("#overlayshp").click(function () {
            map.graphics.clear();
            var shapefile = new Shapefile({
                shp: getRootPath() + "js/main/shpJS/test.shp",
                dbf: getRootPath() + "js/main/shpJS/test.dbf"
            }, function (data) {
                var features = data.geojson.features;
                if (features.length>0) {
                    for (var i = 0; i < features.length; i++) {
                        //features[i].geometry.coordinates
                        //features[i].properties.Id;
                        var symbol = new esri.symbol.PictureMarkerSymbol(getRootPath() + "Content/images/poi/dw1.png", 20, 20);
                        var mappoint = new esri.geometry.Point(features[i].geometry.coordinates[0], features[i].geometry.coordinates[1], new esri.SpatialReference(map.spatialReference.wkid));
                        var baseGraphic = new esri.Graphic(mappoint, symbol);
                        map.graphics.add(baseGraphic);
                    }
                }
})

});
