arcgis api for js入门开发系列十八风向流动图


风向流动图

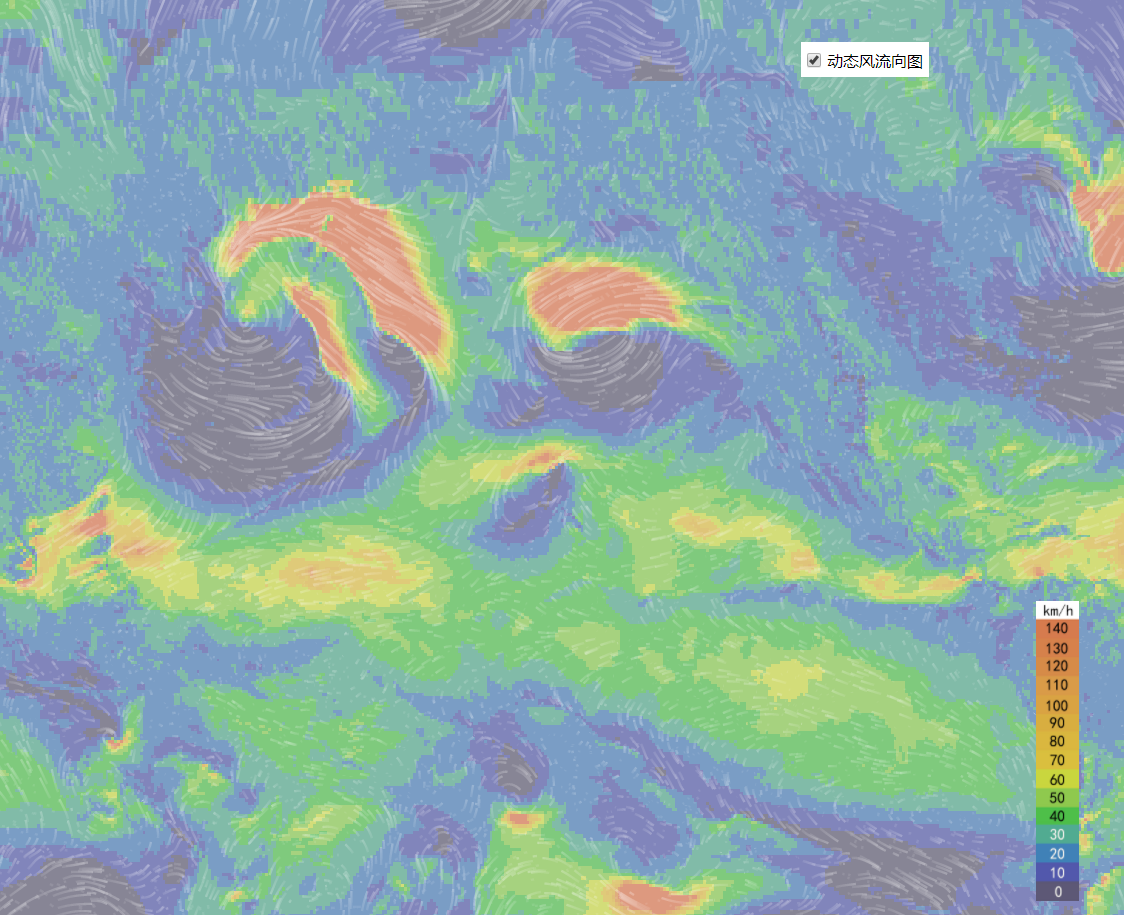

本篇主要讲述的是利用arcgis api实现风向流动图,效果图如下:

实现思路:

在esri提供的开源githunb基础上进行修改的:https://github.com/gishome/wind-js

修改之处:

1.esri的效果是缩放地图时候,粒子数是不变的,即是不会随着地图的缩放而变动,导致地图放大的时候,效果很不好,看不出来风向流动的效果;修改为粒子数是根据地图当前范围extent而动态改变的。

2.修改windy.js文件的风向流动颜色带,esri默认分级颜色,我这里统一一种颜色;

3.修改windy.js文件部分因子值的设置,修改后如下:

 var VELOCITY_SCALE = 0.011;             // scale for wind velocity (completely arbitrary--this value looks nice)
  //MAX_WIND_INTENSITY 和 INTENSITY_SCALE_STEP用于计算设置各区间段的风速颜色,MAX_WIND_INTENSITY表示用于计算的风速最大值
  //统一白色后参数无效
  var INTENSITY_SCALE_STEP = 10;            // step size of particle intensity color scale
  var MAX_WIND_INTENSITY = 40;              // 40 wind velocity at which particle intensity is maximum (m/s)
  //用于控制离子的生命
  var MAX_PARTICLE_AGE = 100;                // 100  max number of frames a particle is drawn before regeneration
  //用于控制离子的宽度
  var PARTICLE_LINE_WIDTH = 2.3;              // line width of a drawn particle
  //用于控制粒子的密度,PARTICLE_MULTIPLIER值越大则粒子密度越大
  var PARTICLE_MULTIPLIER = 0.005;              // 1/30 particle count scalar (completely arbitrary--this values looks nice)
  //用于移动端减少粒子因子
  var PARTICLE_REDUCTION = 0.75;            // reduce particle count to this much of normal for mobile devices
  //用于控制地图放大缩小粒子个数
  var PARTICLE_FACTOR = 1;
  //用于控制帧的频率,越大,频率越快
  var FRAME_RATE = 30;                      // desired milliseconds per frame
  var BOUNDARY = 0.45;
  var NULL_WIND_VECTOR = [NaN, NaN, null];  // singleton for no wind in the form: [u, v, magnitude]
  var TRANSPARENT_BLACK = [255, 0, 0, 0];
